CS系列圆锥破碎机

1、性能高：通过腔型优化设计以及采用合理速度与冲程相结合，从而使该机型在相同动锥直径的情况下做功更多。因此，与同类型的弹簧圆锥破碎机相比，具有更高的性能和生产能力。
2、产品粒度组成好：采用层压破碎原理，使产品中立方体所占比例明显提高，针片状石子减少，粒级更均匀。
3、稳定性好：当有铁块等非破碎物进入机内时，过铁保护装置会自动将其释放，然后自动复位。过铁保护具有固定的排料口返回点，杂铁通过破碎腔后，能够迅速恢复原有的排料口。
4、清腔方便：如果弹簧圆锥破碎机在负荷状态下停机，液压清腔系统可迅速清理破碎腔，大大减少了停机时间。
5、可靠性高：采用大直径主轴、重型化主机架以及独立的稀油润滑系统的自动控制系统，保证了设备坚固耐用，运行可靠。
6、维修方便易于操作：所有的部件均能够从上部或侧面拆装，从而定锥和动锥总成均可方便拆出。青铜滑动轴承在高冲击震动破碎环境中能够保持优异的承载性能，并且比滚动轴承更经济、维修更方便。
7、生产成本低：由于生产能力大，可靠性高，维修方便，大大降低了生产成本。
8、应用广泛：CS系列高效弹簧圆锥破碎机的特点在于使破碎机发挥出更大性能以适用于各种破碎工艺：从特粗碎到细碎，从固定式破碎到移动破碎站。
9、分体润滑：多点控制的独立稀油润滑系统，可确保该机型轴承润滑的双重保护，以及可实现整机自动安全保护。

CS系列高效弹簧圆锥破碎机，主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部以及传动等部分组成。其辅助部分，由电气系统、稀油润滑系统、以及液压清腔系统组成。

如图1所示，定锥总成主要有调整套、轧臼壁等组成，动锥总成主要由主轴、动锥体、破碎壁等组成，传动部分主要由大带轮、传动轴、小锥齿轮、大锥齿轮等组成。

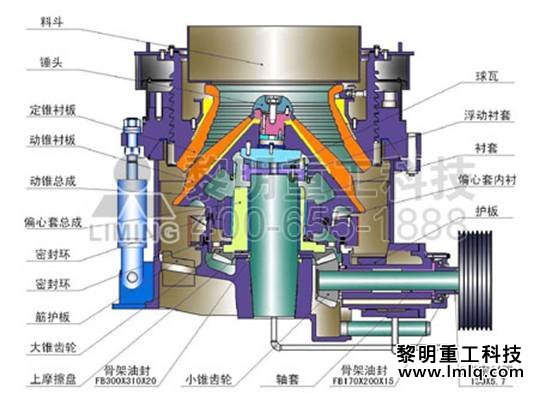

图1 CS高效弹簧圆锥破碎机结构图

CS系列高效弹簧圆锥破碎机，可广泛应用于金属与非金属矿、水泥厂、建筑、冶金、交通、砂石骨料生产等行业。特别适用于铁矿石、金矿石、有色金属矿石、花岗岩、玄武岩、辉绿岩、石英岩等坚硬、中硬矿石及岩石。

CS系列高效弹簧圆锥破碎机应用于建筑碎石、机制砂生产流程中，特别是破碎玄武岩等坚硬物料时，不仅效率高、生产成本低，而且破碎产品的粒型好、砂石骨料品质高。

CS系列高效弹簧圆锥破碎机应用于黑色、有色金属选矿流程中，能有效降低矿石的入磨粒度，实现多破少磨，既提高了磨机的生产能力，又节电、节钢、大幅度提高选厂的经济效益。

CS圆锥破碎机工作时，由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转，破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动，使得破碎壁表面时而靠近又时而离开轧臼壁的表面，从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后，物料破碎至要求粒度，经下部排出。
